El disseny del contorn dels envasos d'envasos de vidre es divideix en contorn de secció transversal, contorn longitudinal, transició coll-espatlla i transició ampolla-arrel.
(1) Contorn de la secció transversal El contorn de la secció transversal dels envasos d'envasos de vidre es pot dissenyar com un cercle, una el·lipse, una cara E, un tetraedre, un hexaedre, un oblat, un diamant i altres formes. El contorn de la secció transversal ha de ser simètric, inclosa la simetria axial o la simetria al llarg de dos eixos perpendiculars. Això pot millorar les propietats mecàniques de l'estructura de l'ampolla, facilitar la selecció de la superfície de separació del motlle i simplificar l'estructura del motlle (figura 2-51).

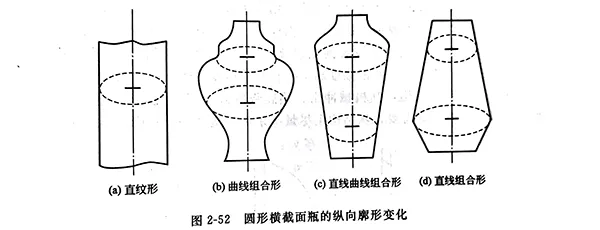

(2) Perfil de la secció longitudinal El perfil de la secció longitudinal s'ha de combinar amb les característiques del perfil de la secció transversal per seleccionar variacions i combinacions. Per exemple, si la secció transversal és circular, el perfil longitudinal de la línia vertical és una forma d'ampolla cilíndrica recta; si el perfil longitudinal és una combinació de corbes i corbes, línies rectes i corbes, i línies rectes i línies rectes, formarà una varietat d'ampolles de cos giratoris estructurals i boniques (figura 2-52).
Els recipients de vidre amb seccions transversals no circulars, especialment aquells amb seccions transversals complexes, utilitzen una combinació complexa de corbes en el perfil longitudinal per formar una estructura d'intersecció amb la secció transversal no circular. Això comportarà dificultats per al disseny i la fabricació de motlles, i s'hauria d'utilitzar menys o gens.
(3) Centre de gravetat del contenidor Els envasos d'envasos de vidre, especialment ampolles i llaunes, haurien d'esforçar-se per tenir un centre de gravetat més baix. Les formes d'ampolla amb un centre de gravetat més alt tenen una millor estabilitat quan el centre de gravetat es troba a l'eix central del cos de l'ampolla.
(4) Disseny de coll i espatlla de l'ampolla El coll i l'espatlla de l'ampolla són les parts de transició de connexió entre la boca de l'ampolla i el cos de l'ampolla. S'han de dissenyar segons la forma i les propietats del contingut i combinar-los amb la forma, les dimensions estructurals i els requisits de resistència del cos de l'ampolla. Per a les ampolles i llaunes que s'han de reciclar i reutilitzar, s'ha de seguir el principi de millora dels indicadors de resistència del contenidor per seleccionar i dissenyar l'estructura del coll d'ampolla i l'espatlla; per a ampolles i llaunes de vidre no reciclables i reutilitzades, o aquelles que es reciclen i reutilitzen, o aquelles que se centren en l'estètica i posen l'accent en la satisfacció de les necessitats espirituals dels consumidors, el disseny del coll d'ampolla i l'espatlla ha de complir els requisits de la forma general de l'ampolla i la llauna, i la força del cos de l'ampolla pot complir els requisits generals.

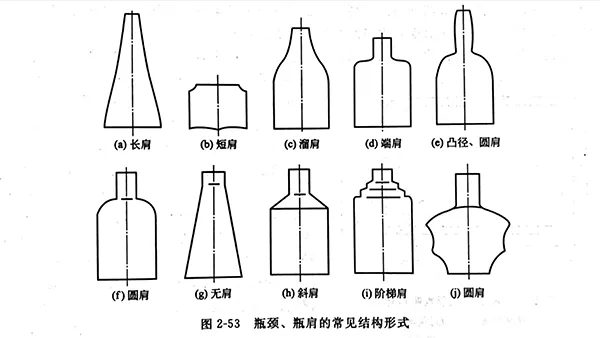

Les formes estructurals habituals de colls d'ampolla i espatlles es mostren a la figura 2-53, com ara coll llarg, coll curt, espatlla inclinada, espatlla extrema, espatlla obliqua, espatlla rodona, espatlla escalonada i cap espatlla. A l'hora de dissenyar, també podeu combinar i variar les formes estructurals comunes en funció de les necessitats de la forma general.
(5) Disseny de l'arrel de l'ampolla Com a part de transició de connexió entre el cos de l'ampolla i el fons de l'ampolla, la forma de l'arrel de l'ampolla generalment està subjecta a les necessitats de la forma general. Tanmateix, la forma de l'arrel de l'ampolla té una gran influència en l'índex de resistència de l'ampolla, tal com es mostra a la figura 2-54. Com es mostra a la figura 2-54 (a), el cos de l'ampolla de paret recta adopta una petita transició d'arc per connectar-se amb el fons de l'ampolla. La força de càrrega vertical de l'estructura és alta, però l'impacte mecànic i la resistència al xoc tèrmic són relativament pobres. Sovint es genera estrès intern a causa dels diferents gruixos de l'arrel de l'ampolla i del fons de l'ampolla. Quan està sotmès a un impacte mecànic o un xoc tèrmic, aquest lloc és molt fàcil de trencar. Tal com es mostra a la figura 2-54 (b), l'arrel de l'ampolla utilitza una transició d'arc més gran i la part inferior està connectada al fons de l'ampolla en forma interior. La tensió interna de l'estructura és petita, l'impacte mecànic, el xoc tèrmic i la resistència al xoc d'aigua són elevats i la força de càrrega vertical també és bona. Com es mostra a la figura 2-54 (c), el cos de l'ampolla i el fons de l'ampolla estan connectats en una estructura de transició esfèrica. El seu impacte mecànic i la seva resistència al xoc tèrmic són bones, però la força de càrrega vertical i la resistència al xoc d'aigua són pobres. Per tant, si no és necessari per a la forma, l'estructura de l'arrel de l'ampolla que es mostra a la figura 2-54 (c) s'ha d'evitar tant com sigui possible des del punt de vista estructural.
